AVD 120/35-16-10 1/2-5-4 — Клемма распределительная
Клемма распределительная, вход: медный/алюминиевый кабель, сечение: 120 мм², номинальный ток: 250 A, номинальное напряжение: 690 В, количество точек подсоединения: 12, цвет корпуса: серый
Изображение продукта носит иллюстративный характер
Технические характеристики
| Электрические характеристики | | Номинальный ток Iн, А | 250 |
| Номинальное напряжение Uн, В | 690 |
| Расчетное импульсное напряжение, кВ | 2.5 |

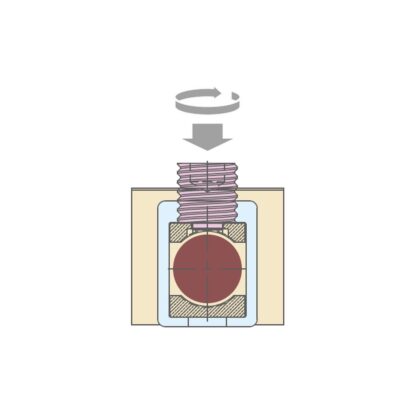

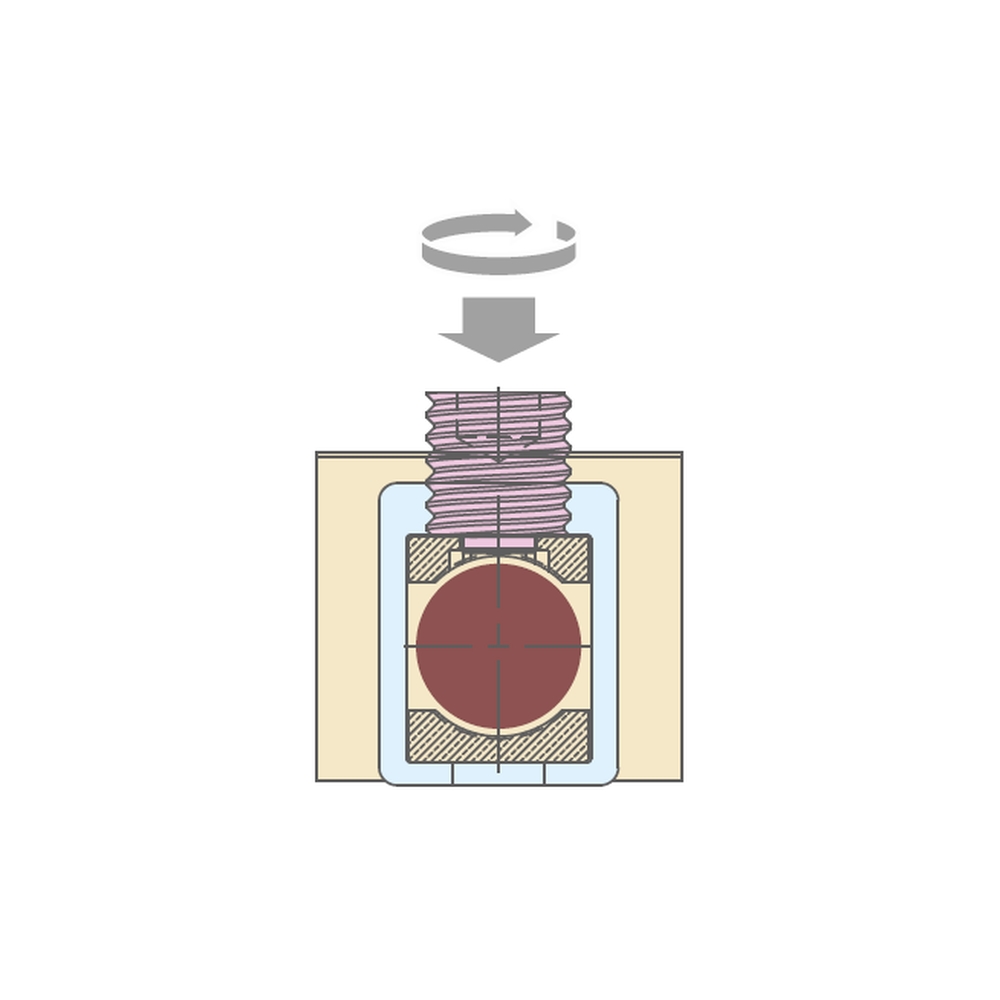

| Характеристики клемм | | Тип подключения проводника | Винтовое |
| Тип подключения перемычки | - |
| Количество полюсов | 1 |
| Количество точек подключения | 12 |
| Количество потенциалов | 1 |
| Количество уровней | 1 |
| Количество точек подключения на уровень | 2 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Номинальное сечение, мм² | 120 |
| Сечение жесткого провода, мм² | - |
| Сечение гибкого провода, мм² | - |
| Сечение гибкого проводника с кабельным наконечником и пластиковой втулкой, мм² | 35~120 |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой, мм² | - |
| Маркировка взрывозащиты | Ex eb IIC Gb U |
| Длина снятия изоляции, мм | - |
| Момент зажима, Н*м | - |
| Спецификации материала | | Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Изоляционный материал | PA66 |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Цвет | Серый |
| Размеры | | Ширина, мм | 46.8 |
| Ширина крышки, мм | - |
| Высота Ω-рейка/G-рейка, мм | 51.5 |
| Длина, мм | 96 |
| Условия окружающей среды | | Температура эксплуатации, ℃ | -60+55 |
Коммерческие данные
| Информация об упаковке | | Норма упаковки, шт | 1 |
| Вес/шт., г | - |
