Серия ПСИ-MCR-R-…-…-…-24(240) — Преобразователи резистивных сигналов измерительные с вспомогательным питанием

Преобразователи резистивных сигналов измерительные с вспомогательным питанием серии ПСИ-MCR представляет собой устройство преобразования в унифицированные сигналы через оптоэлектронную развязку. Устройство имеет имеет калибровку нуля и шкалы и светодиодную индикацию рабочего состояния. Независимое питание 24В DC или 100-240В AC/DC. Винтовое подключение. Монтаж осуществляется на DIN-рейку 35/32.

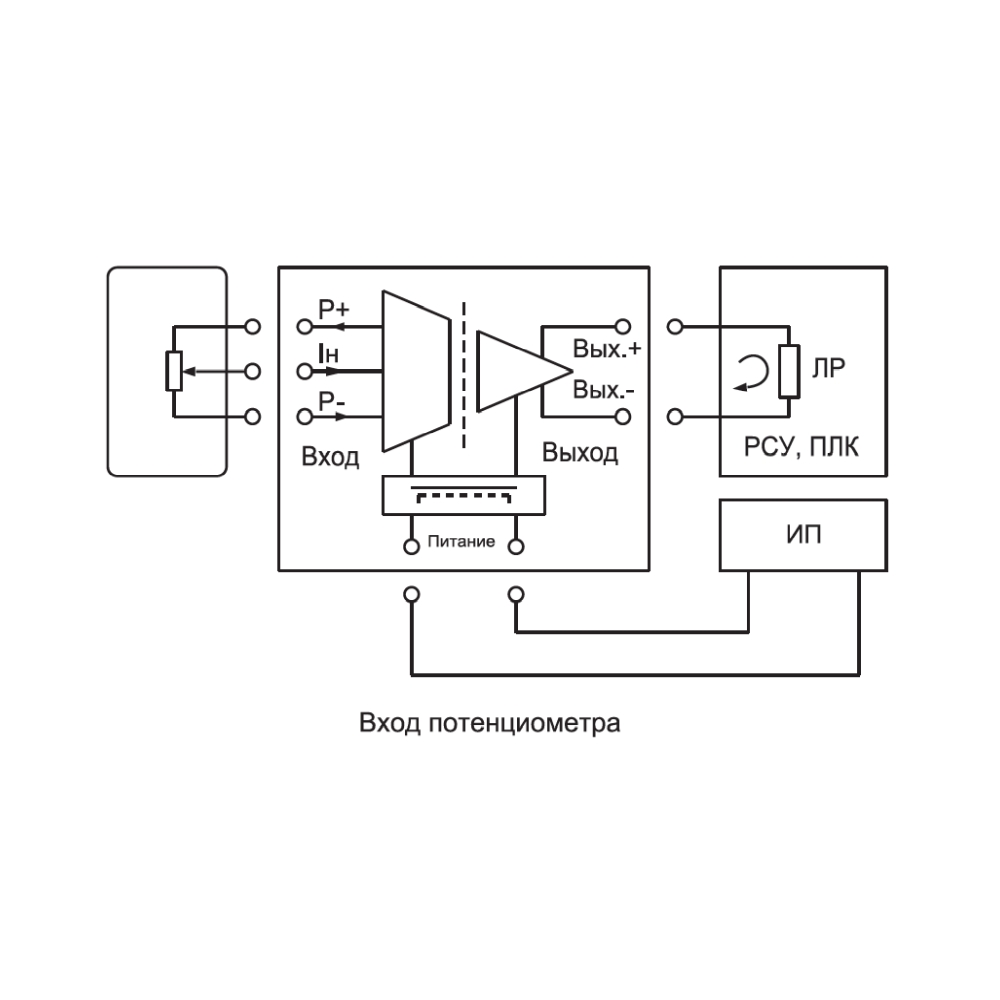

Условные обозначения:
ЛР — Логическое реле
РСУ — Распределенная система управления
ПЛК — Программируемый логический контроллер

Категории: ,
Изображение продукта носит иллюстративный характер

Описание


- Технические характеристики


Входные данные:

  • Тип сигнала: Аналоговый
  • Диапазон измерения: от 0 до 100кОм
  • Напряжение возбуждения: 2.5В DC

Выходные данные:

  • Тип сигнала: Аналоговый унифицированный
  • Диапазон измерения:
    • Напряжение, В DC: 0~5, 0~10
    • Ток, мА DC: 0~20, 4~20
  • Сопротивление нагрузки, кОм:
    • Вход тока: ≤ 0.75
    • Вход напряжения: ≥ 2
  • Макс. выходной ток, мА: 25
  • Вид защиты: от КЗ

Вспомогательное питание:

  • 24В DC±20%, 100-240В AC/DC

Характеристики изделия:

  • Класс точности, %: ±0.5
  • Температурный дрейф, ppm/°C: ≤ 250 ±0.5%
  • Сопротивление изоляции (500В DC, 1мин), Mом: ≥ 100
  • Испытательное напряжение (50Гц, 1мин), кВ:
    • Вход-Выход: 2
    • Вход-Питание: 2
    • Выход-Питание: 2
    • Вход-Земля: 3
  • Стандарты ЭМС: ГОСТ Р МЭК 61326

Условия эксплуатации:

  • Температура эксплуатации, °C: от -25 до +55
  • Температура хранения и транспортировки, °C: от -40 до +85
  • Относительная влажность (RH), %: Без конденсата и наледи от 5 до 90, от +40 до +55°C ≤ 50
  • Атмосферное давление, кПа: 80~110
  • Высота над уровнем моря, м: ≤ 2000

Размеры, вес, монтаж:

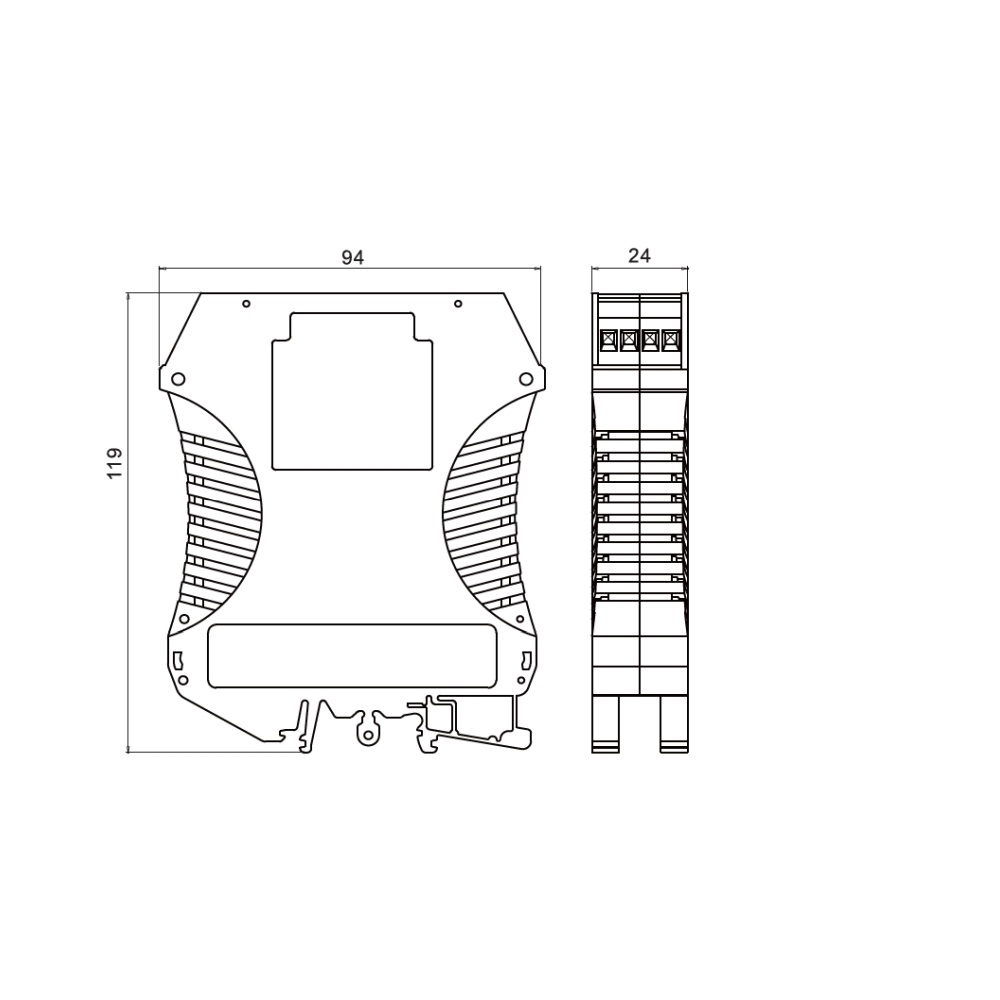

  • Габаритные размеры (ширина/толщина/высота), мм: 94x24x119
  • Момент зажима, Н*м: 0.8
  • Вес, г ~150
  • Монтаж: DIN-рейка 32/35
