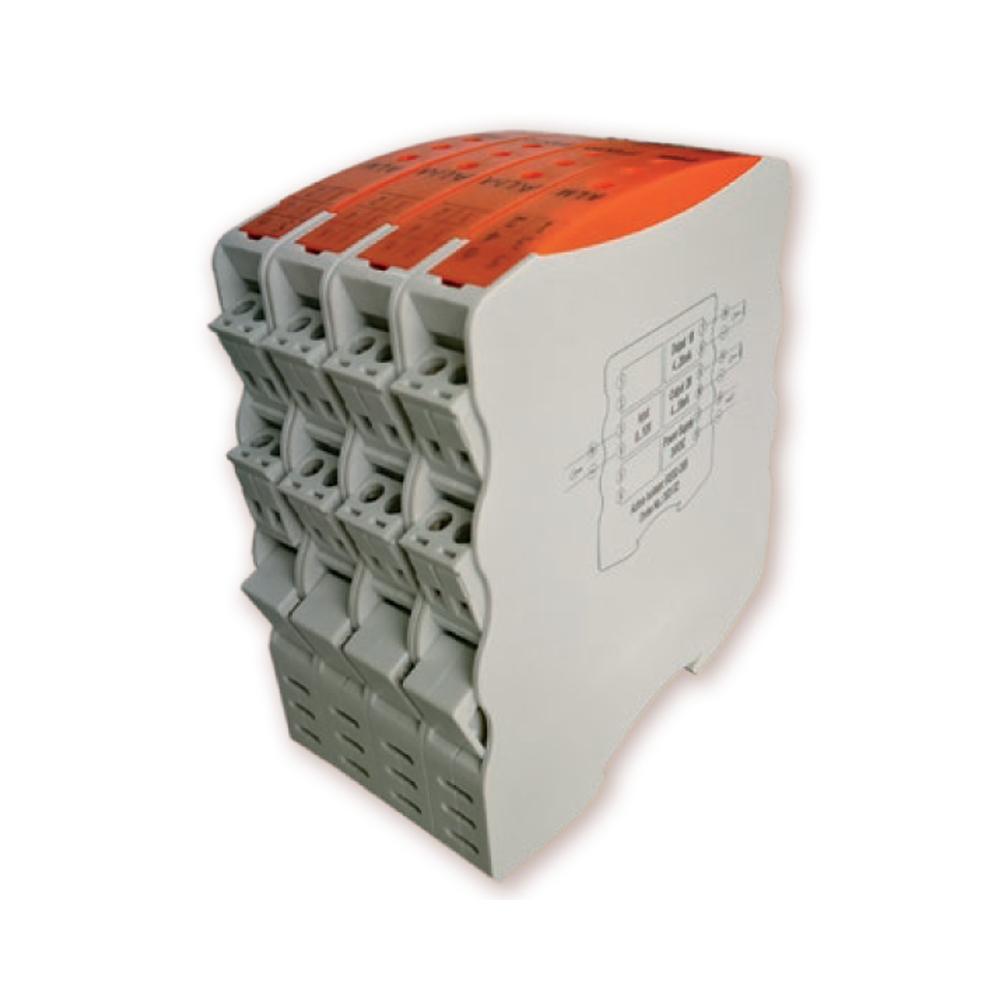

Серия МГР-MCR-2-…/24-…-24 — Модули гальванической развязки с вспомогательным питанием/от входного контура

Модуль гальванической развязки с вспомогательным питанием/от входного контура серии МГР-MCR-2 представляет собой устройство преобразования аналоговых сигналов через оптоэлектронную развязку. Служит для передачи сигнала и его защиты от искажений в условиях влияния электромагнитных помех, невозможности выполнить надежное заземление, а также в цепях, требующих высокой точности. Устройство имеет имеет калибровку нуля и шкалы и светодиодную индикацию рабочего состояния. Независимое питание 24В DC, а также 24В DC ± 5% от входного контура мощностью 0,6Вт. Винтовое подключение на 2 терминала. Монтаж осуществляется на DIN-рейку 35/32.

Условные обозначения:
ЛР — Логическое реле
РСУ — Распределенная система управления
ПЛК — Программируемый логический контроллер

Категории: ,
Изображение продукта носит иллюстративный характер

Описание


- Технические характеристики


Входные данные:

  • Тип сигнала: Аналоговый
  • Диапазон измерения:
    • Напряжение, В DC: 0~0.75, 0~5, 0~10, 0~300
    • Ток, мА DC: 0~20, 4~20
  • Допустимое отклонение, %: 120
  • Импеданс, кОм:
    • Вход тока: ≤ 0.2
    • Вход напряжения: ≥ 100

Выходные данные:

  • Тип сигнала: Аналоговый унифицированный
  • Диапазон измерения:
    • Напряжение, В DC: 0~5, 0~10
    • Ток, мА DC: 0~20, 4~20
  • Сопротивление нагрузки, кОм:
    • Вход тока: ≤ 0.6
    • Вход напряжения: ≥ 10
  • Макс. выходной ток, мА: 25
  • Вид защиты: от КЗ, от обрыва цепи

Вспомогательное питание:

  • 24В DC±20%, 24В DC ± 5% от входного контура мощностью 0,6Вт

Характеристики изделия:

  • Класс точности, %: ±0.1
  • Температурный дрейф, ppm/°C: ≤ 80 ±0.5%
  • Время установления выходного сигнала при скачкообразном изменении входного сигнала, мс: ≤ 100
  • Сопротивление изоляции (500В DC, 1мин), Mом: ≥ 100
  • Испытательное напряжение (50Гц, 1мин), кВ:
    • Вход-Выход: 2
    • Вход-Питание: 2
    • Выход-Питание: 2
    • Вход-Земля: 3
  • Стандарты ЭМС: ГОСТ Р МЭК 61326

Условия эксплуатации:

  • Температура эксплуатации, °C: от -25 до +55
  • Температура хранения и транспортировки, °C: от -40 до +85
  • Относительная влажность (RH), %: Без конденсата и наледи от 5 до 90, от +40 до +55°C ≤ 50
  • Атмосферное давление, кПа: 80~110
  • Высота над уровнем моря, м: ≤ 2000

Размеры, вес, монтаж:

  • Габаритные размеры (ширина/толщина/высота), мм: 102×12.5×108
  • Момент зажима, Н*м: 0.4
  • Вес, г ~150
  • Монтаж: DIN-рейка 32/35
