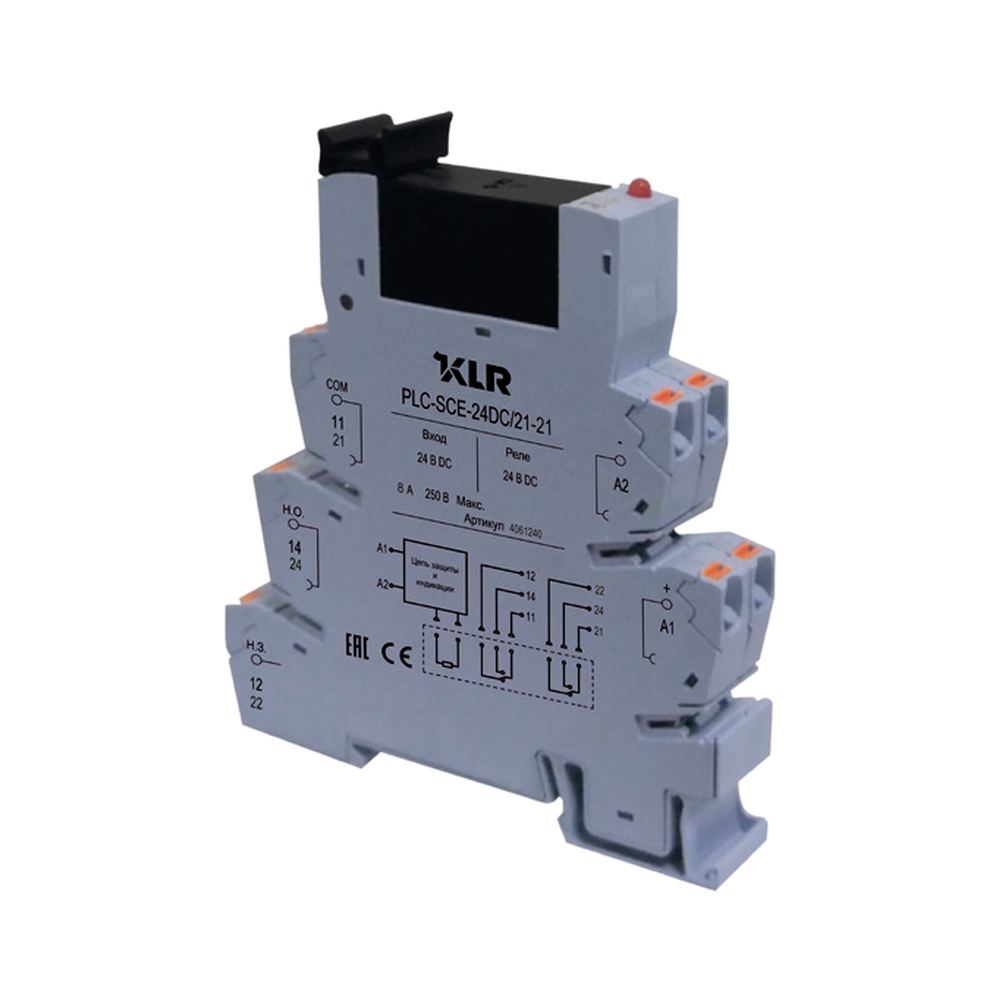

Серия PLC-SCE-…/21-21 — Интерфейсные модули электромеханического реле 8A/2CO Push-in

• Входное номинальное напряжение:
  • DC: 5 В, 12 В, 24 В, 48 В, 60 В, 110 В, 220 В
  • AC: 24 В, 48 В, 60В, 110 В, 220 В
• Напряжение операционное: DC ≤ 75 %, AC ≤ 80 %
• Возвратное напряжение: DC ≥ 5 %, AC ≥ 10 %
• Время срабатывания, типовое: ≤ 10 мс
• Время возврата, типовое: ≤ 15 мс

Выходные данные:

• Макс. коммутируемое напряжение контактов: 250 В AC
• Макс. коммутируемый ток контактов (резистивная нагрузка): 8 A
• Материал контактов реле: AgNi

Испытание диэлектрической прочности:

• Между Входом и Выходом: 4000 В AC / 1 мин
• Между контактами: 1000 В AC / 1 мин
• Между группами контактов: 2000 В AC / 1 мин

Условия эксплуатации:

• Рабочая температура: -25°C…+60°C
• Температура хранения: -40°C…+85°C

Свойства материалов:

• Механический ресурс / Электрический ресурс: 10⁷ / 10⁵
• Степень загрязнения: 3
• Материал корпуса: Полиамид 66
• Класс воспламеняемости,  согласно UL94: V-0

Монтаж:

• Крепление: DIN-рейка 35

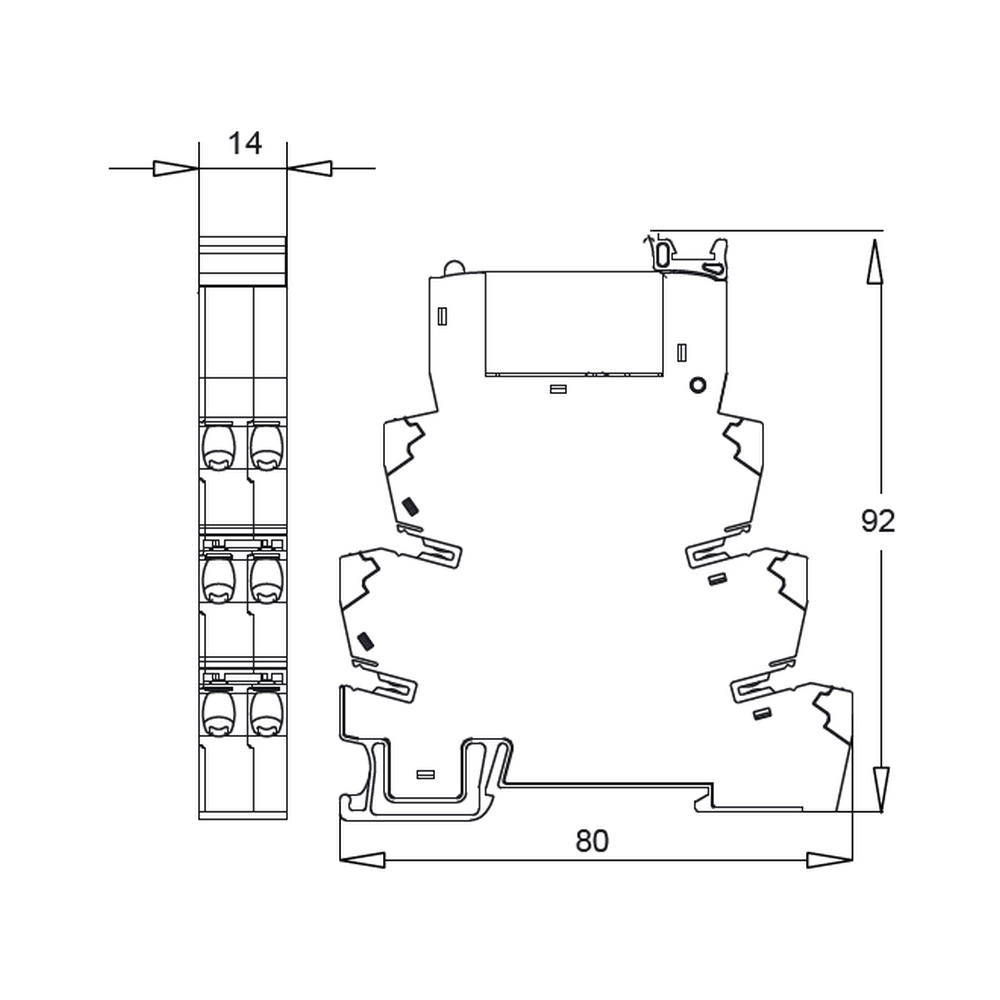

• Габаритные размеры (Ш x Т x В): 80 x 14 x 92 мм
• Технология контактного зажим: пружинный Push-in
• Диапазон сечений подключаемых проводников 0,5-1,5 мм²
